VMC1055立式加工中心技术参数：

型号			VMC1055
	项目	单位	数值
行程	Ｘ轴	mm	1000
	Ｙ轴	mm	550
	Ｚ轴	mm	550
	主轴鼻端到工作台面距离	mm	120~720
	立柱导轨面到主轴中心距离	mm	800
工作台	尺寸	mm	1300*550
	T型沟(宽x槽数x间距)	mm	5-18-110
	大载重(平均分布)	Kg	600
主轴	主轴转速	r.p.m	皮带式8,000(标配)
	主轴传动方式		皮带式(标配)
	锥度	#	BT-40
移动	三轴快速移动	m/min	363618
	切削进给	mm/min	1-8,000
	小输入单元	mm	0.001
	定位精度mm	mm	JIS±0.005/300mm
	重复定位精度mm	mm	JIS±0.003mm
圆盘式刀库 (ATC)	刀具数	把	24
	刀柄规格		BT-40
	选刀方式		双向任意
	刀具交换时间	sec	T-T：2.8sec
	换刀装置		自动换刀
	大刀具重量	Kg	8
电机	主轴	KW	11
	Z轴	KW	3.5
	X/Y 轴	KW	2.2
Ｘ,Ｙ,Ｚ导轨	螺杆形式		滚珠螺杆Ø40/P12/C3
Ｘ,Ｙ,Ｚ导轨	滑块形式		XY滚柱线轨45mmx4滑块,.Z滚珠线轨55mmx6滑块
油箱容积	切削液水箱	L	250
油箱容积	润滑系统	L	1.7
数控系统	型号		FANUC 0iMF
其它	电源容量	KVA	25
	重　　量	KG	8000
	气压需求	KG	≧6
	面积需求(LWH)	mm	320024802800

主要零件供应商

序号	产品名称	制造商	原产地
1	控制器	FANUC	日本
2	主轴电机	FANUC AC伺服电机	日本
3	X,Y,Z轴电机	FANUC AC伺服电机	日本
4	主轴轴承	NSK（P4级）	日本
5	X,Y,Z轴轴承	那智（P4级）	台湾
6	X,Y,Z滚珠螺杆	上银/银泰（C3级）	台湾
7	X,Y,Z轴导轨	上银/银泰(P级)	台湾
8	传动皮带	健椿	台湾
9	伸缩护罩	大恒	国产
10	主轴	健椿/台大	台湾
11	联轴器
12	打刀缸	亚德客	台湾
13	主轴冷却系统
14	电器箱热交换器
15	切削冷却马达
16	中央润滑系统	河谷	台湾
17	圆盘式刀库	冈田（BT-40）	台湾

备注: 以上是机床主要零件的供应商.我司因技术改造需更换厂商零件. 但更换后的零件质量不低于原零
件的质量等级。

标准机功能

序　号	项目
1	钢性攻牙
2	外挂式手持脉波器
3	刀具冷却系统
4	密闭式电器箱及热交换器
5	X,Y,Z轴全罩式伸缩护罩
6	LED工作灯
7	三色报警指示灯
8	专用工具
9	调整垫块和螺栓
10	变压器［380V/50HZ］
11	水箱&蓄屑槽
12	皮带式主轴 8,000 RPM
13	自动润滑系统
14	三轴进给防撞系统
15	机床出厂检验记录表
16	系统中文操作说明书与机床操作说明书

选配功能

序号	项目
1	电源稳压器
2	主轴中心出水
3	直结主轴BT-40 12000RPM
4	主轴油冷机
5	第四轴(分度盘)
6	油水分离机
7	刀具自动测量
8	刀具破损检测
9	履带排屑机&集屑车
10	底座冲屑装置
11	自动断电系统

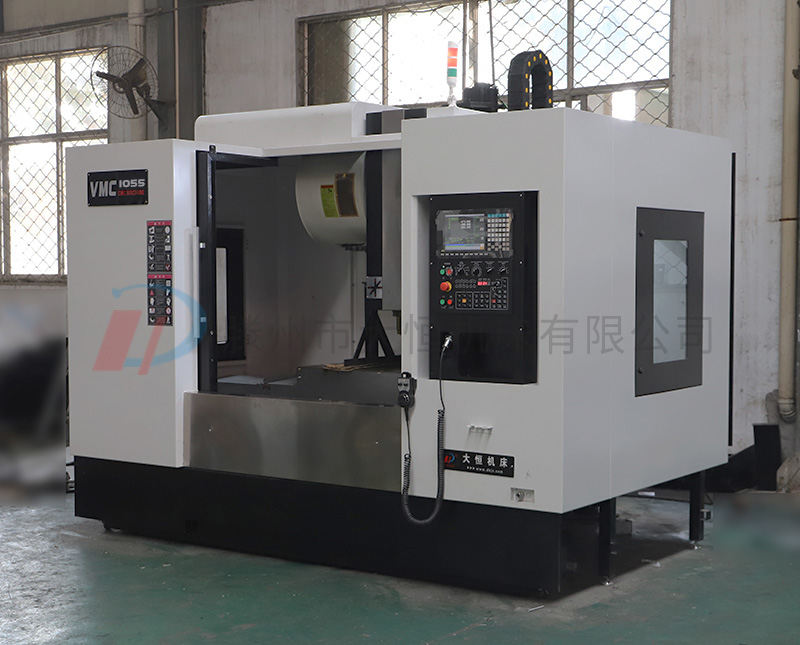

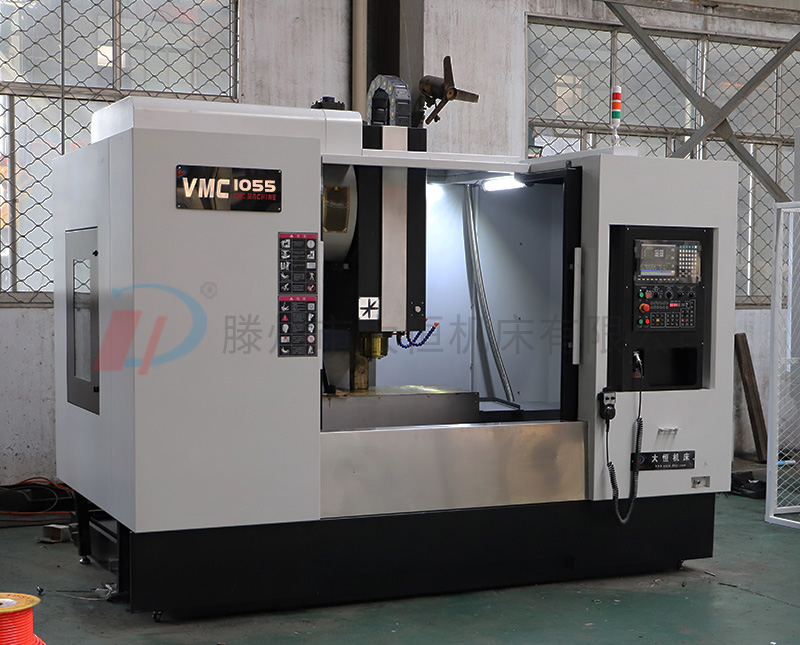

VMC1055加工中心简介及用途：

该产品为X、Y、Z三轴伺服控制半闭环式数控铣，结构及外形尺寸紧凑合理，主轴为伺服电机驱动。能够实现对各种盘类、板类、壳体、模具等复杂零件在一次装夹中完成钻、铣、镗、扩、铰、攻丝等多种工序加工，适合于汽车零部件、电器仪表、摩托车、工具、五金、电机等行业的零件加工，可用于中小批量零件的加工制造，对复杂、高精度零件的加工更显其优越性，也可组成自动生产线进行大批量生产，保证零件的产品质量和的生产。
