1、860T技术参数表：

机床型号参数名称	名称	单位	A-860T
床身	床身、床座结构		床身、底座铸铁联为一体，45°斜床身
床身	X/Z导轨形式		直线滚柱导轨
工作范围	床身上大回转直径	mm	520
	大加工直径	mm	320
	大加工长度	mm	550
	大棒料通孔直径	mm	49
进给	X轴大行程直径	mm	420
	Z轴大行程	mm	680
	X/Z丝杆直径/螺距	mm	4012/4012
	X/Z直线导轨宽度	mm	X/35 Z/35
	X轴大快移速度	m/s	24
	Z轴大快移速度	m/s	24
	X轴电机功率	Kw	1.3
	Z轴电机功率	Kw	1.3
	重复定位误差	mm	±0.003
	工作圆度	mm	0.005
主轴	主轴鼻端规格	ISO	A2-6
	主轴通孔直径	mm	62
	主轴高转速	rpm	3500
	主轴电机功率	Kw	7.5
	卡盘	套	8吋中空液压卡盘
刀具	刀台结构	台	重切型电动刀塔
	车削刀具规格	MM	25
	刀位数量	PCS	8
	镗刀孔径	MM	32
其它规格	总电容量	Kw	20
	机器尺寸（长/宽/高）	mm	2500/1600/1800
	机器净重	Kg	2800

2、重切型车床860T主要配置清单：

序号	名称	配置A	配置B
1	控制系统	广数988	日本FANUC
2	主轴	罗翊主轴52型	罗翊主轴52型
3	液压油缸	台湾通福	台湾通福
4	主轴电机	CTB伺服	FANUC 7.5KW
5	直线导轨	台湾上银滚柱型	台湾上银滚柱型
6	滚珠丝杆	台湾银泰C3级	台湾银泰C3级
7	丝杆轴承	日本NTN	日本NTN
8	驱动电机	日本安川	日本FANUC
9	液压刀塔	台湾刀塔	台湾液压伺服刀塔

3、重切型车床860T随机标准附件及选购附件表：

随机标准附件	选购附件
1、冷却系统 2、中央自动润滑系统 3、电器箱热交换系统 4、液压单元 5、液压卡盘 6、全封闭防护 7、切削箱 8、工作灯 9、警示灯 10、脚踏开关 11、水平调整螺栓及垫铁 12、刀座 13、工具箱	1、自动送料器 2、自动接料器 3、自动排屑器 4、 12工位液压刀塔 5、特殊动力刀具 6、专用工装夹具 7、自动门

4、重切型车床860T随机文件：

序号	名称	数量
1	机械使用说明书	1份
2	出厂合格证	1份
3	装箱单	1份
4	电气原理图	1份
5	系统操作说明书	1份
6	系统参数说明书	1份

一、重切型车床860T主要技术特点：
u 高刚性、重切削、高稳定性：
² 采用整体铸造式斜床身，45°倾斜导轨，并带厚重的加强筋设计，大限度地减少了扭曲及热变形。宽床身和滚动直线导轨可使机床获得重切削特性和长久的精度保持性。
² 主轴箱采用减少热变形的结构设计，以获得高精度和稳定切削。
² 润滑系统采用定量加压式稀油润滑系统，对各丝杠，导轨等润滑点进行定时定量润滑，提高了机床稳定性。
² 导轨采用级滚柱型直线导轨，轨道宽度35mm，滑块通过滚子线接触，大大提高刚性；基本可达到硬轨刚性但是耐用性大大提高；滑鞍导轨跨距大，可支持长时间的重切削。
² 进给单元采用滚珠丝杠，在两端施加预紧，可消除热伸长造成的精度损失。
u 高精度、高动态响应：
² 采用两对NSK P4级轴承，使主轴获得高刚性的同时，获得极高的主轴回转精度。主轴通过交流伺服电机实现无级调速。
² 电动刀塔式结构，换刀时间短，故障率低。
u 热稳定性：
² 采用高速滚动轴承，定量油脂封入润滑，以此可保证机体与主轴温度的热稳定。
u 率：
² 两轴快速达24m/min

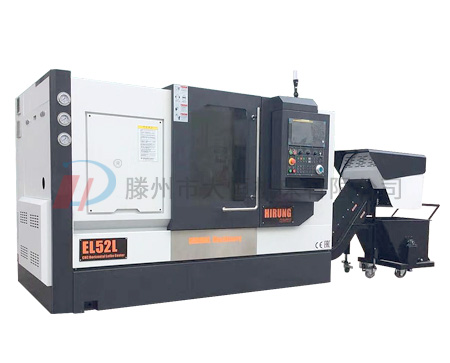

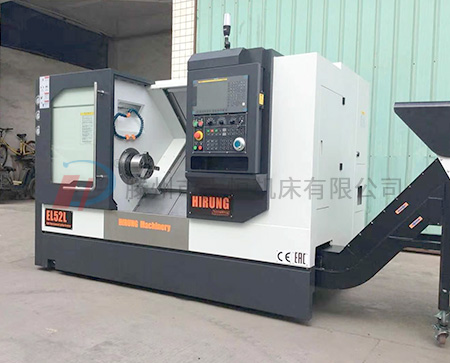

重切型全功能车床860T
