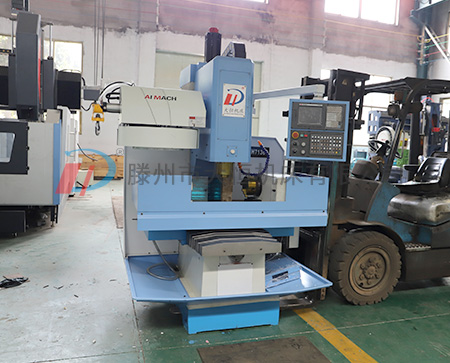

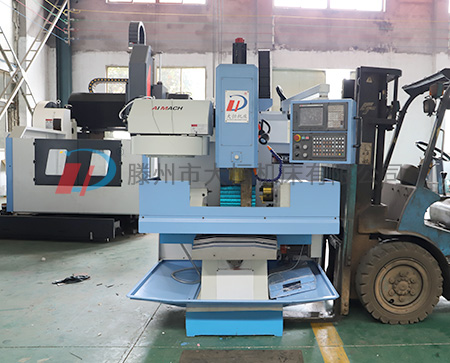

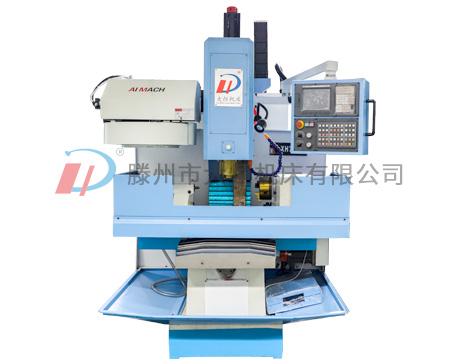

XH7136数控铣床技术参数：

项目	单位	技术参数
X轴行程	mm	900
Y轴行程	mm	350
Z轴行程	mm	500
主轴端面至工作台面距离	mm	100-600
主轴中心至立柱导轨面距离	mm	460
快速移动（X/Y/Z）	mm/min	5000/5000/4000
切削进给速度	mm/min	1-2000
工作台尺寸	mm	1250×360
工作台大承重	kg	400
工作台T型槽数/宽度/间距		3/18/80
主轴转速范围	r/min	8000/无级
主轴电动机功率	kW	5.5
主轴孔锥度		BT40
定位精度	mm	0.01
重复定位精度	mm	0.02
机床净重	kg	2400
外形尺寸	mm	2220×1850×2350

一、全部采用树脂砂耐磨铸件，强韧筋骨，超大立柱，宽低座，蜂巢式结构。经两次退火处理并震动时效，清除应力保证长久不变形。
二、三轴采用钢性极强的矩形导轨，可承受重切削，工作台研磨，导轨所有不可滑动面均经过高频淬火处理，大大增强了表面硬度；所用导轨滑动面镶嵌进口导轨软带大大增加了导轨的耐磨性并提高了机床的使用寿命。
三、三轴传动均采用、高刚性的滚珠丝杆副，安装日本NSK高精度的滚珠丝杠专用轴承，确保了定位精度和重复定位精度。
四、三轴均采用国产伺服马达和主轴电机，提供了强劲的动力，确保了在强大承载能力下的进给精度。
五、三轴均为直联传动，采用联轴器保证各轴的传动承载力。
六、采用国际知名台湾品牌的P3级高刚性、主轴，确保了主轴的可靠性高、寿命长、噪音小、震动小、精度高的优点。
七、各轴均采用密封式机床导轨防护罩，有效的保护导轨和丝杠，延长其使用寿命。
八、采用KND数控系统，采用配套伺服电机与驱动，确保了控制系统的稳定性高、速度快，表面光滑，精度高等优点。
九、率双自动润滑系统：导轨润滑采用容积分配器搭配注油，定量供给导轨所需用油，减少润滑油的浪费，避免环境污染。
十、电气柜内的配线皆符合国家电气安全规范，确保控制系统运转时不受外部干扰。采用热交换器，使电气箱内的热空气迅速排出，保持箱内的恒温，使控制系统能长期稳定的运转。
