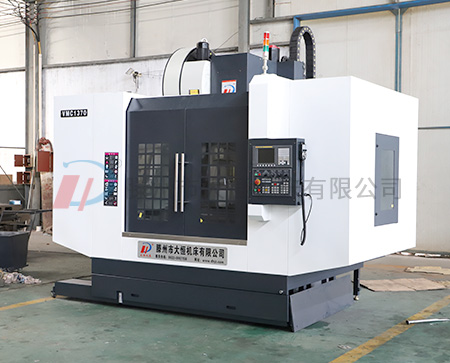

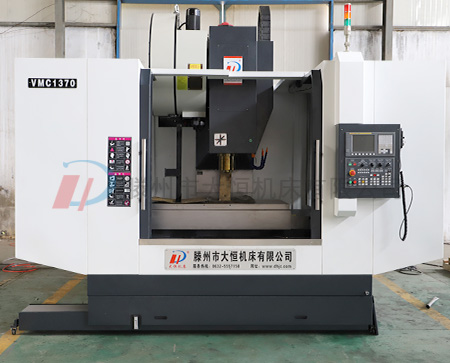

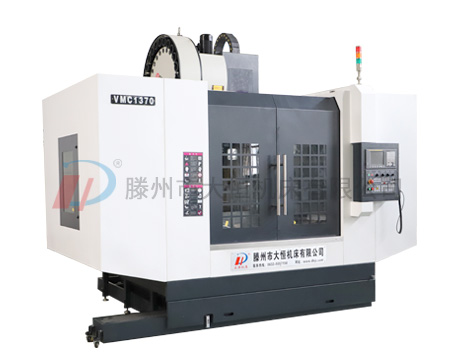

VMC1370立式加工中心

简要描述：

产品型号：VMC1370
工作台面积：1400×700
工作行程：1300×700×700

...

滕州市大恒机床有限公司

产品选型热线：18963251111 18953705157

详细介绍
VMC1370立式加工中心主要参数
规格型号单位VMC1370
XYZ轴行程Mm1300*700*700
主轴鼻端到工作台面Mm160-860
主轴中心到立柱轨道面Mm820
工作台尺寸Mm1400*700
T形槽尺寸Mm7-18-100
大载重Kg1000
标准载重Kg900
主电机功率Kw15
主轴转速Rpm8000
主轴锥度ISOBT50
导轨宽度XYZMm55/45/55（Y向4导轨）
三轴扭矩Nm27/22/22
三轴传动  直连
丝杠规格MmR50-12
快速进给速度m/min24/24/20
切削进给速度mm/min1-12000
精度
定位精度Mm0.005
重复精度Mm0.003
换刀方式  气动
大刀具直径（有邻刀）Mm112
大刀具直径（无邻刀）Mm200
大刀具长度Mm300
大刀具重量Kg12
刀臂式刀库换刀时间（刀对刀60HZ）秒3.8
水箱容积L250
排屑方式  无/螺排/链排
空压源kgs/cm2大于6
基本电力KVA12/25
外形尺寸Mm3840*2800*3000
重量Kg11000


主要零件供应商
序号产品名称制造商原产地
1控制器三菱/FANUC(选配)日本
2主轴电机三菱/FANUC AC伺服电机日本
3X,Y,Z轴电机三菱/FANUC AC伺服电机日本
4主轴轴承NSK（P4级）日本
5X,Y,Z轴轴承那智（P4级）日本
6X,Y,Z滚珠螺杆上银/银泰（C3级）台湾
7X,Y,Z轴导轨上银/银泰(P级)台湾
8传动皮带  台湾
9伸缩护罩大恒国产
10主轴健椿台湾
11联轴器

12打刀缸亚德客台湾
13主轴冷却系统

14电器箱热交换器

15切削冷却马达

16中央润滑系统河谷台湾
17圆盘式刀库冈田（BT-40）台湾

备注: 以上是机床主要零件的供应商.我司因技术改造需更换厂商零件. 但更换后的零件质量不低于原零
件的质量等级。

标准机功能
序　号项   目
1钢性攻牙
2外挂式手持脉波器
3刀具冷却系统

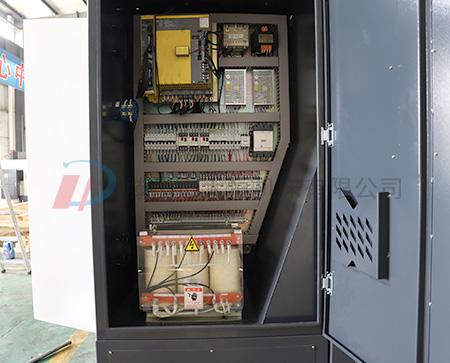

4密闭式电器箱及热交换器

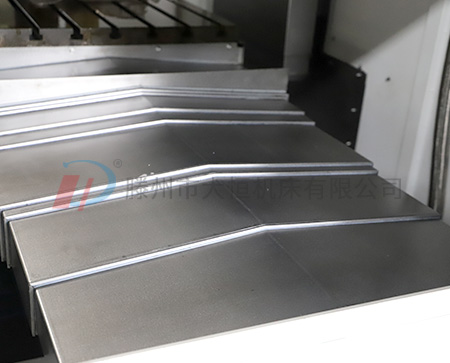

5X,Y,Z轴全罩式伸缩护罩
6LED工作灯
7三色报警指示灯
8专用工具
9调整垫块和螺栓
10变压器［380V/50HZ］
11水箱&蓄屑槽
12皮带式主轴 8,000 RPM
13自动润滑系统
14三轴进给防撞系统
15机床出厂检验记录表
16系统中文操作说明书与机床操作说明书

选配功能
序号项目
1电源稳压器
2主轴中心出水
3直结主轴BT-40  12000RPM
4主轴油冷机
5第四轴(分度盘)
6油水分离机
7刀具自动测量
8刀具破损检测

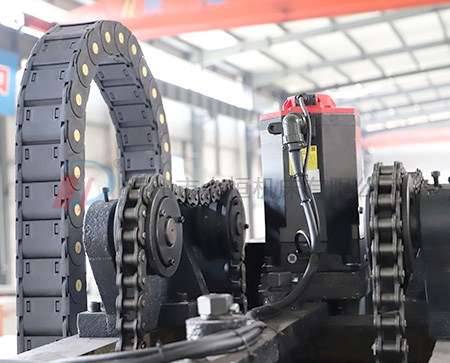

9履带排屑机&集屑车
10底座冲屑装置
11自动断电系统
