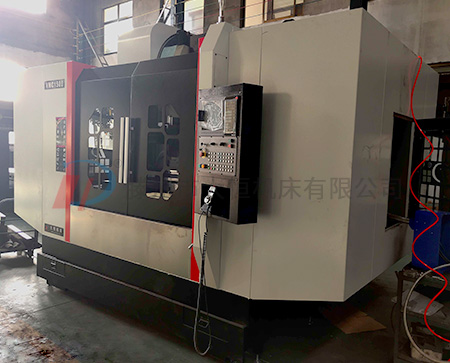

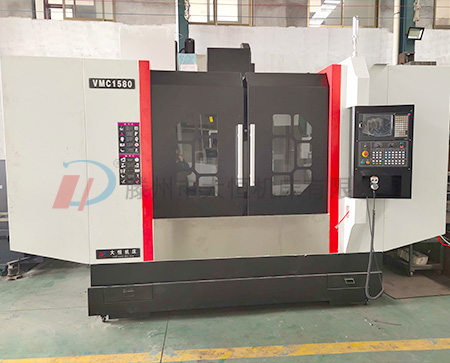

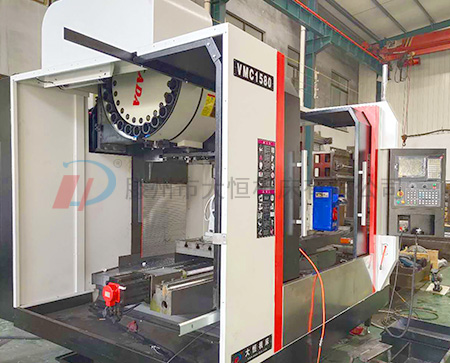

VMC1580立式加工中心

简要描述：

产品型号：VMC1580
工作台面积：1700*800
工作行程：1500*800*700
产品说明：重切削立式加工中心BT50主轴刀库...

滕州市大恒机床有限公司

产品选型热线：18963251111 18953705157

详细介绍
  项  目 单 位 数 值
行程 Ｘ轴 mm 1500
Ｙ轴 mm 800
Ｚ轴 mm 600
主轴鼻端到工作台面距离 mm 140-840
立柱导轨面到主轴中心距离 mm 860
工作台 尺寸 mm 1700*800
T型沟(宽x槽数x间距) mm 5-22-135
大载重(平均分布) Kg 1500
主轴 主轴转速 r.p.m 皮带式6,000(标配)
主轴传动方式   皮带式(标配)
锥度 # BT-50
移动 三轴快速移动 m/min 24*24*20
切削进给 mm/min 1-8000
小输入单元 mm 0.001
定位精度mm mm JIS±0.005/300mm
重复定位精度mm mm JIS±0.003mm
圆盘式刀库 刀具数 把 24
刀柄规格   BT-50
选刀方式   双向任意
刀具交换时间 sec T-T：3.8sec
换刀装置   自动换刀
大刀具重量 Kg 12
电机 主轴 KW 18.5
Z轴 N/M 27
X/Y 轴 N/M 27
Ｘ,Ｙ,Ｚ导轨 螺杆形式   滚珠螺杆
滑块形式   X55mm滚柱 Y45mm滚柱*4 Z55mm滚柱
滚柱油箱容积 切削液水箱 L 250
润滑系统 L 1.7
数控系统 型号   FANUC MF
其它 电源容量 KVA 25
重　　量 KG 12500
气压需求 KG ≧6
面积需求(L*W*H) mm 4300*3600*3200

标准机功能
序　号 项   目
1 钢性攻牙
2 外挂式手持脉波器
3 刀具冷却系统

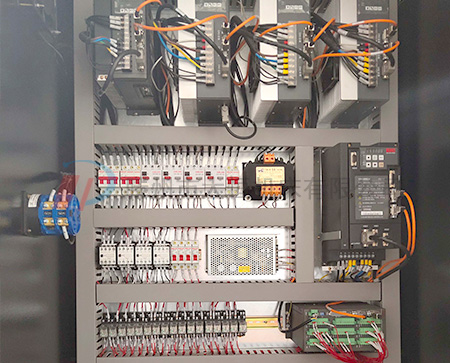

4 密闭式电器箱及电箱空调
5 X,Y,Z轴全罩式伸缩护罩
6 LED工作灯
7 三色报警指示灯
8 专用工具
9 调整垫块和螺栓
10 变压器［380V/50HZ］
11 水箱&蓄屑槽
12 皮带式主轴 6,000 RPM
13 自动润滑系统
14 三轴进给防撞系统
15 机床出厂检验记录表
16 系统中文操作说明书与机床操作说明书
17 主轴油冷
18 链式排屑机
19 冲屑
20 气动门装置

选配功能
序号 项目
1 电源稳压器
2 主轴中心出水
3 直结主轴BT-50
4 自动断电系统
5 第四轴(分度盘)
6 油水分离机
7 刀具自动测量
8 刀具破损检测
