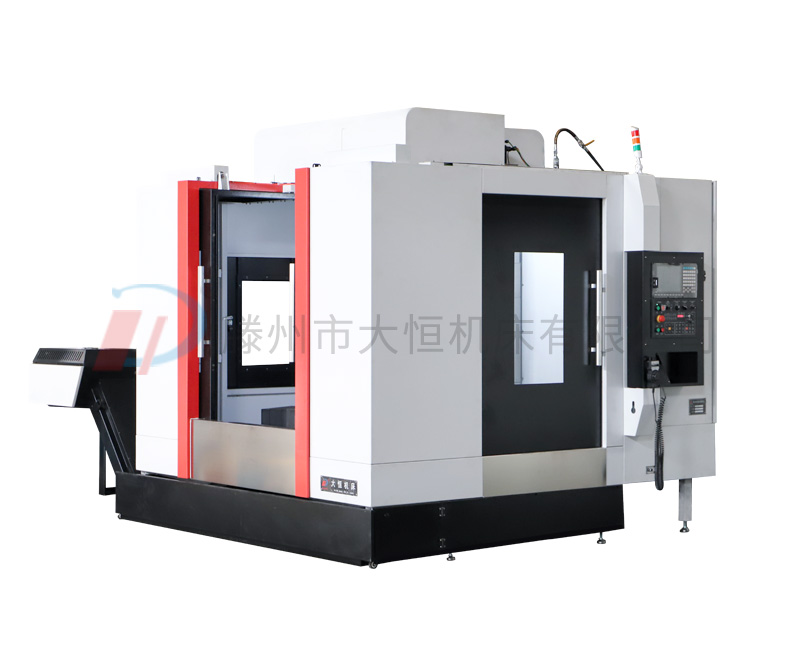

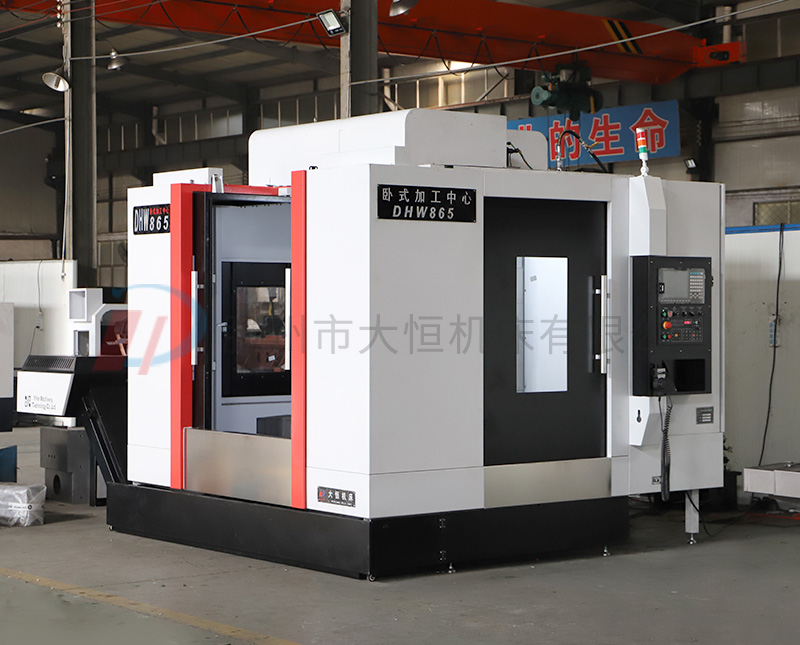

DHW865卧式加工中心主要结构：

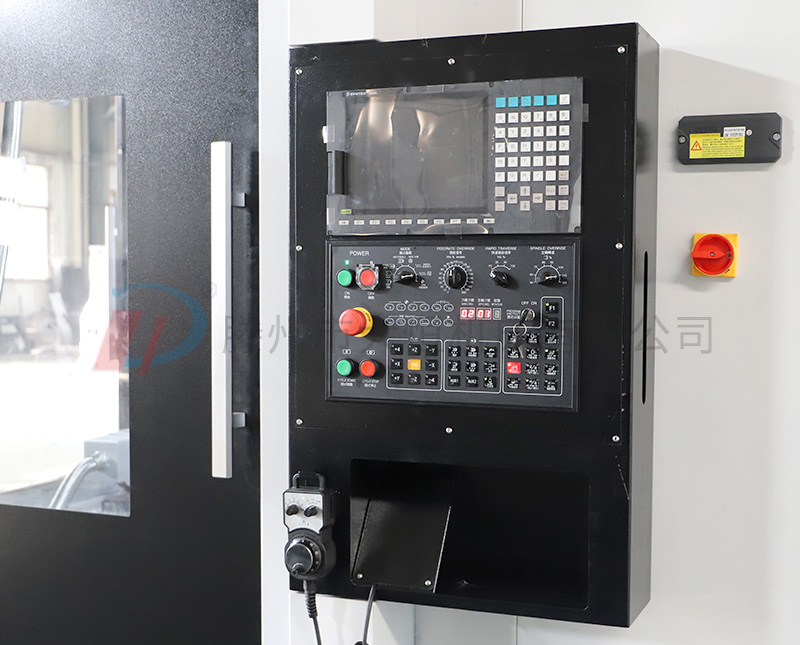

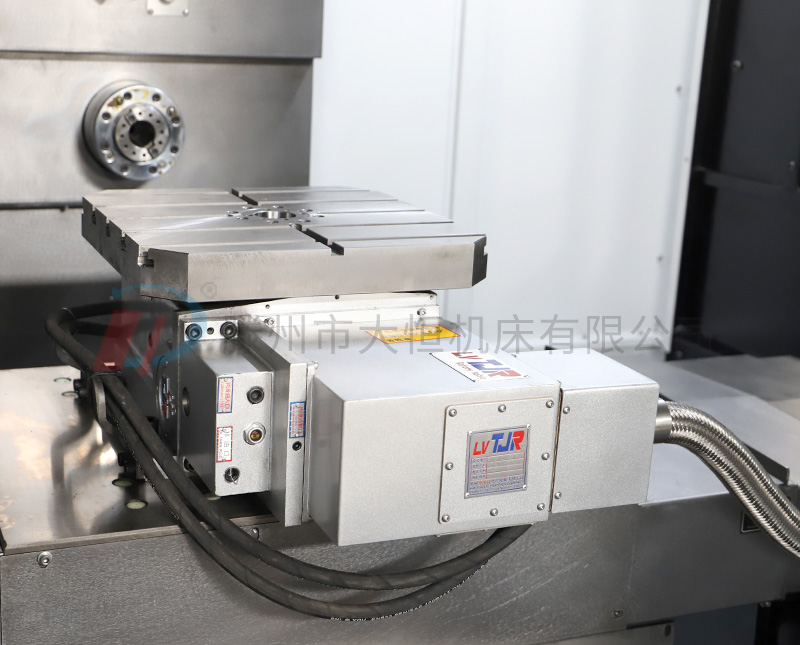

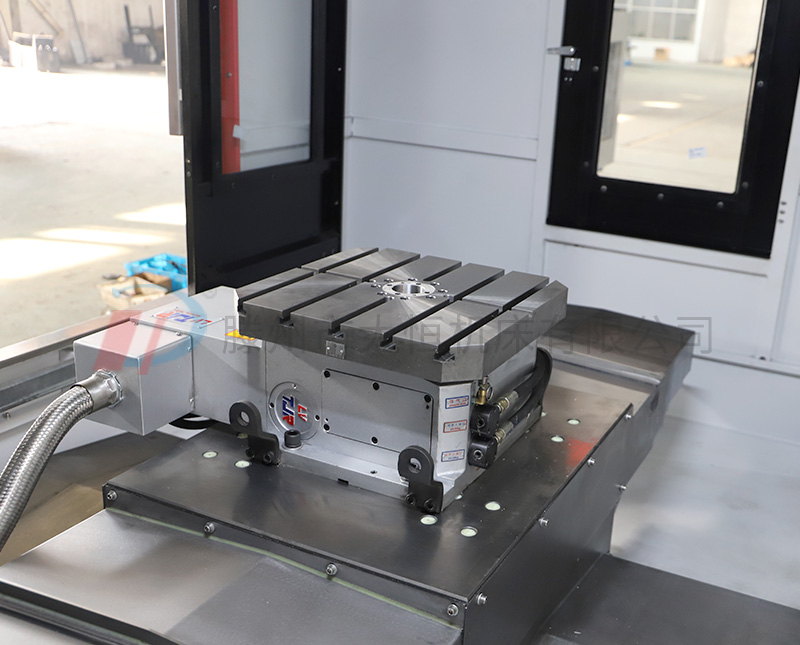

该机床为十字滑台移动结构，主要由回转工作台、床身、鞍座、立柱、液压系统、润滑系统、冷却过滤系统、排屑装置、旋转式操作面板以及电控系统等部件组成。床身

(X轴)：

选用高强度铸铁，树脂砂造型。床身内部布置加强筋，使床身结构厚重。导轨采用45重载滚柱导轨支撑结构，各滚柱直线导轨上密布高承重滑块，从而使机床得到高刚性和长久稳定的精度。

传动系统采用交流伺服电机，直接带动重载荷滚珠丝杠旋转，实现X轴的直线往复运动，可选配光栅尺闭环检测。

(Y轴):

采用高强度铸铁，树脂砂造型。Y轴导轨采用进口45重载滚柱导轨支撑，此结构抗震性能好，刚性强，稳定性佳。

选用高强度铸铁，树脂砂造型。床身内部布置加强筋，使床身结构厚重。导轨采用45重载滚柱导轨支撑结构，各滚柱直线导轨上密布高承重滑块，从而使机床得到高刚性和长久稳定的精度。

传动系统采用交流伺服电机，直接带动重载荷滚珠丝杠旋转，实现X轴的直线往复运动，可选配光栅尺闭环检测。

立柱（Z轴):

立柱为框架式结构，采用高强度铸铁，树脂砂造型，导轨采用45重载滚柱导轨各滚柱直线导轨上密布高承重滑块，从而使机床得到高刚性和长久稳定的精度。配合润滑系统,此结构抗震性能好。

Z轴伺服系统采用交流伺服电机，直接带动重载荷滚珠丝杠旋转，实现Z轴的高精度往复运动，丝杠支撑采用两端固定预拉伸结构。可选配光栅尺闭环检测。

合金钢,渗碳淬火，主轴轴承元件选用进口主轴专用成组轴承，可搭配主轴恒温冷却系统。

液压系统:

液压系统功能包括滑枕液压平衡、主轴自动松夹刀，回转工作台等。整机运动的可靠性，维护保养方便。

DHW865卧式加工中心技术参数：
